Ginder często spotyka się z problemami i rozwiązaniami

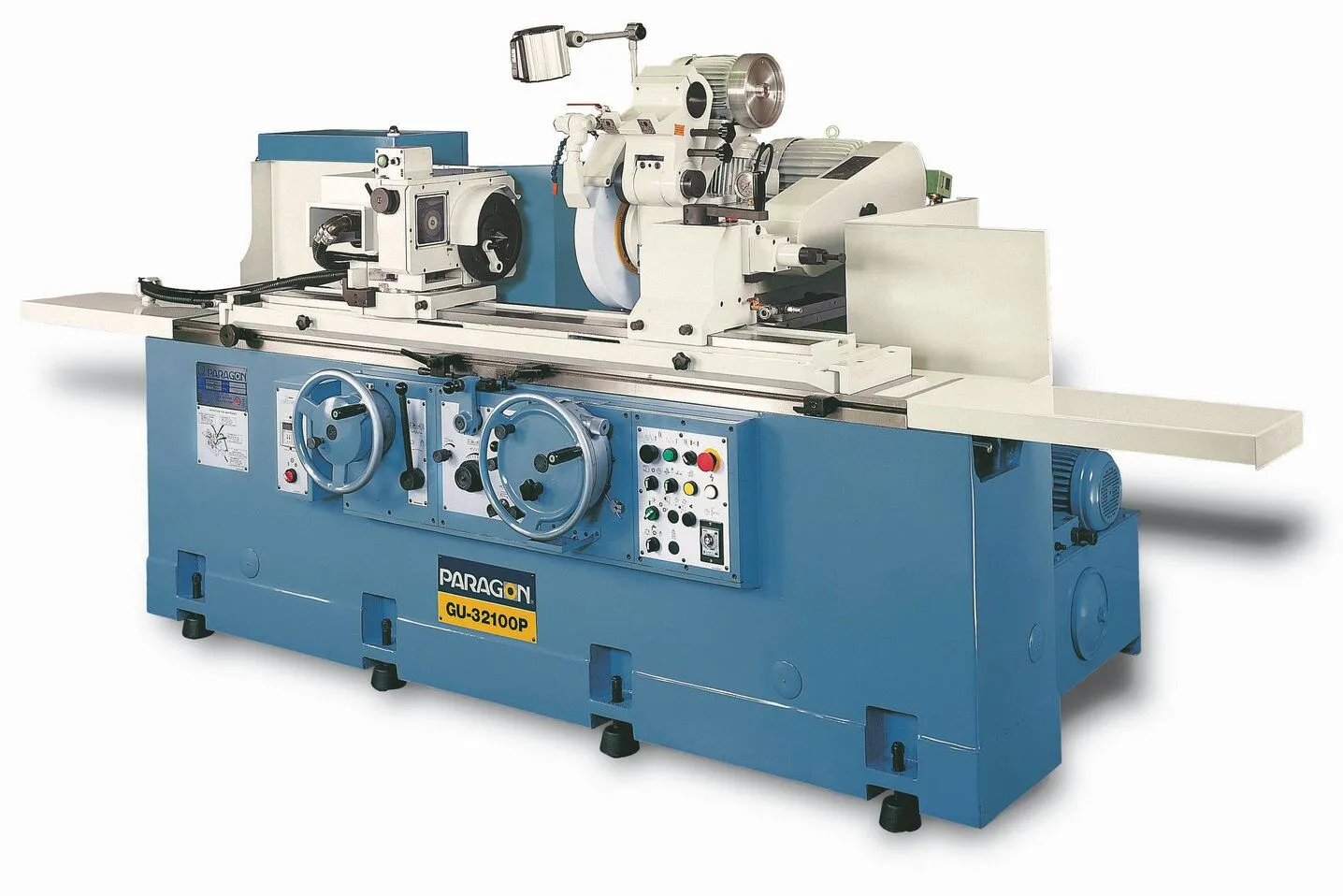

Szlifierka cylindryczna to maszyna do obróbki przedmiotu obrabianego o kształcie cylindrycznym, stożkowym lub innym kształcie powierzchni zewnętrznej i powierzchni czołowej szlifierki kołnierzowej wału; Najczęściej stosowane, mogą obrabiać różne cylindryczne stożkowe szlifierki do powierzchni zewnętrznych i czołowych odsadzeń wału.

We wszystkich szlifierkach szlifierka cylindryczna jest najpowszechniej stosowanym rodzajem obrabiarki. Na ogół składa się z podstawy żeliwnego łoża, stołu warsztatowego, łożyska i obrotu przedmiotu obrabianego w ramie głowicy, tylnego siedzenia, instalacji szlifierskiej rama koła (głowica szlifierska), kontrola wielkości przedmiotu obrabianego mechanizmu posuwu poprzecznego, sterowanie ruchomymi częściami obrabiarki, działaniem urządzeń elektrycznych i hydraulicznych oraz innymi głównymi elementami. Szlifierkę do wałków można podzielić na zwykłą szlifierkę do wałków, uniwersalną szlifierkę do wałków, szlifierkę do wałków z szeroką ściernicą, szlifierkę do wałków czołowych, szlifierkę do wałków z ramą wielokołową, szlifierkę do wałków wielotarczową, szlifierkę do cięcia typu szlifierka cylindryczna i specjalna szlifierka cylindryczna.

Silnik główny składa się z łoża, głowicy, ogona, głowicy szlifierskiej, urządzenia przenoszącego pył i innych elementów. Głowica, głowica szlifierska może obracać się pod kątem i służy do szlifowania specjalnych uchwytów do fazowania gilz i wałków, dynamicznej ramy wyważającej i detektora rolek trzech części na zamówienie klienta.

Czynnik wpływający na dokładność

1. Wpływ wysokości głowicy szlifierskiej, ramy głowicy i tylnego gniazda na dokładność wymiarową przedmiotu obrabianego. Błąd równej wysokości głowicy szlifierskiej, ramy głowicy i tylnego gniazda spowoduje, że linia środkowa ramy głowicy szlifierskiej i tylnego gniazda będzie przesunięta w przestrzeni względem osi wrzeciona ściernicy, a wówczas powierzchnia obrabianego przedmiotu szlifującego będzie hiperboloida.

2. Wpływ linii środkowej ramy głowicy i tylnego gniazda na błąd równoległości osi wrzeciona głowicy szlifierskiej w płaszczyźnie poziomej na dokładność wymiarową przedmiotu obrabianego. Gdy wystąpi ten błąd, przedmiot szlifowany szlifierką cylindryczną będzie miał kształt stożka, to znaczy ściernica jest kątowa, a powierzchnia ma spiralne ziarno szlifierskie.

3. Wpływ ruchu głowicy szlifierskiej względem błędu prostopadłości prowadnicy maszyny na dokładność obróbki. Ostatecznym skutkiem tego błędu jest to, że oś wrzeciona i rama głowicy, przesunięcie linii środkowej siedzenia tylnego podczas szlifowania powierzchni czołowej kołnierza spowodują błąd pionowy powierzchni czołowej kołnierza i osi przedmiotu obrabianego. Szlifowanie zewnętrznego koła wpływa na chropowatość powierzchni, w wyniku czego powstaje spiralne ziarno ścierne.

Typowe problemy i rozwiązania szlifierki:

1, obróbka powierzchni przedmiotu obrabianego powoduje powstawanie linii poprzecznych, zmarszczek, obróbkę i szlifowanie, gdy słychać wibracje o niskiej i średniej częstotliwości.

Powód 1: Powierzchnia ściernicy jest nierówna. Po długim czasie szlifowania przedmiotu obrabianego powierzchnia ściernicy zostanie przyczepiona do dużej liczby opiłków żelaza. Podczas szlifowania powierzchnia ściernicy ulega zużyciu, co skutkuje nierówną powierzchnią ściernicy.

Rozwiązanie: Użyj diamentowego obciągacza do wypolerowania i skorygowania tarczy szlifierskiej, aby jej powierzchnia była równa i gładka.

Przyczyna 2: Ściernica jest niewyważona. W przypadku dostawy lub użytkowania ściernicy może wystąpić nierówna jakość.

Rozwiązanie: Ściernicę należy wyważyć przed użyciem. Do wyważenia ściernicy należy zastosować specjalny wałek wyważający i ramę wyważającą, a w celu wyważenia ściernicy należy wyregulować przeciwwagę na ramie ściernicy. W trakcie użytkowania może zaistnieć potrzeba kilkukrotnego wyważenia ściernicy.

Przyczyna 3: Środkowy otwór przedmiotu obrabianego jest za duży. Podczas rzeczywistej obróbki środkowy otwór przedmiotu obrabianego często staje się większy, gdy środkowy otwór przedmiotu obrabianego staje się większy, gilza szlifierki nie może być stabilna względem przedmiotu obrabianego, przedmiot obrabiany będzie się trząsł podczas obróbki obrotowej spowodowanej poziomem.

Rozwiązanie: Obróbka środkowego otworu przedmiotu obrabianego w celu zmniejszenia otworu środkowego.

2, stół szlifierki nie może poruszać się w poziomie, jak to zrobić?

Powód 1: Pompa oleju hydraulicznego szlifierki jest zablokowana, co powoduje nieosiągnięcie normalnego ciśnienia oleju, co skutkuje brakiem możliwości poruszania się z boku na bok.

Rozwiązanie: Można to rozwiązać, czyszcząc sitko filtra pompy olejowej. Jednocześnie należy sprawdzić, czy w szlifierce można osiągnąć poziom oleju hydraulicznego. Jeśli pozycja oleju hydraulicznego jest zbyt niska, należy zwiększyć ilość oleju hydraulicznego. Jeśli pompa oleju nie jest wyposażona w filtr, konieczne jest dodanie urządzenia filtrującego, aby zapobiec przedostawaniu się zanieczyszczeń do pompy oleju hydraulicznego.

Powód 2: Cewka przełączająca poruszająca się od lewej do prawej strony szlifierki jest zablokowana, co powoduje awarię przełącznika.

Rozwiązanie: zdemontuj przełącznik, wyczyść zawór czujnika i zainstaluj go.

3. Co jeśli ściernica wału głównego szlifierki nie może poruszać się do przodu ani do tyłu?

Przyczyna 1: Pompa elektrozaworu jest zablokowana.

Rozwiązanie: Wyczyść pompę z elektrozaworem. Zawór elektromagnetyczny zazwyczaj znajduje się za szlifierką, na głównym wale przed i za przełącznikiem. Jeśli awaria elektrozaworu spowoduje, że przed i po nie będzie można się ruszyć.

Przyczyna 2: Odpadła śruba pociągowa wrzeciona ściernicy. Podczas transportu lub przemieszczania maszyny wrzeciono może spaść ze śruby pociągowej, co spowoduje brak napędzania ściernicy wrzecionowej podczas obracania się śruby pociągowej.

Rozwiązanie: Podnieś tarczę szlifierską wrzeciona, obserwuj położenie śruby pociągowej i śruby, a następnie zainstaluj ją ponownie.

Przyczyna 3: Pompa olejowa jest zablokowana. Zablokowanie pompy oleju hydraulicznego powoduje spowolnienie lub brak ruchu ściernicy wrzeciona, co dzieli się na zablokowanie ekranu filtra pompy olejowej i uszkodzenie pompy olejowej.

Rozwiązanie: Wyczyść filtr pompy olejowej lub wymień pompę olejową.
